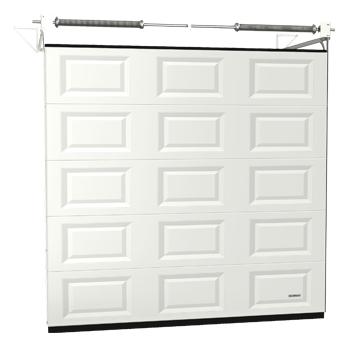

CONSTRUCTION ET PROPRIÉTÉS DES PORTAILS

Informations générales

La porte sectionnelle de garage Beditom est conçue pour les maisons individuelles. La porte est constituée de rails horizontaux et verticaux et d'un tablier en acier isolé. La construction de la porte est  en acier galvanisé. La porte dispose d'un joint périférique sur toute sa circonférence.  Les panneaux, ou  sections, composants le tablier de la porte sont isolés avec de la mousse de polyuréthane de 40 mm. Nos portes sont disponibles en version manuelle ou automatique.

Rails de guidage

Fabriqués avec des profilés en acier galvanisé, leur forme permet d'éviter que les galets puissent s'échapper du guide. Les rails verticaux sont équipés de joints latéraux qui, avec le joint inférieur et supérieur, créent un joint circonférentiel en position fermée. Guides horizontaux équipés d'un profile de connexion à l'arrière et livrés avec des profiles de suspensions sélectionnés selon la taille du tablier et du type de structure de la construction pour assurer la stabilité et la rigidité lors de l'utilisation.

Équilibrer les portes

Les portes sont disponibles avec deux systèmes d'équilibrage.

  • Le premier, le système de ressorts de torsion pour les rails STL300, NLH190, NLH75, LH 200, est monté sur l'arbre au niveau du linteau ou à l'arrière des guides horizontaux. Les ressorts de torsion sont normalement conçus pour un minimum de 20 000 cycles en version galvanisée. Il est possible de réaliser des ressorts pour un plus grand nombre de cycles, par exemple 50 000, 100 000 cycles. Les mécanismes de protection contre la rupture des ressorts soit les parachutes de ressorts,  sont livres de façon standard.
  • Le deuxième, le système de ressorts de traction : pour les rails  EXT, EXT Renovation, est monté dans rails verticaux avec 2 ou 3 ressorts de chaque côté. Ils sont fabriqués en acier galvanisé pour 25 000 cycles.

Le Tablier de la porte

Le tablier de porte est constitué de panneaux de 40 mm d'épaisseur en tôle d'acier galvanisé avec une âme isolante en mousse de polyuréthane sans CFC. Le haut et le bas du panneau sont spécialement profilés pour l'Anti-Pince Doigt (APD). Les extrémités des panneaux sont renforcées par des éléments en acier galvanisé permettant la fixation des charnières latérales en acier avec leurs galets en nylon à roulement à billes. Ceux- ci permettent au tablier de coulisser dans des rails. Pour chaque largeur de porte, des charnières centrales assurent une rigidité adéquate du tablier de la porte. Les portes sont équipées d'un système de joints d'étanchéité durables, flexibles et résistants aux intempéries, qui sont situés sur tout le périmètre de la porte et entre les panneaux. L'etanchéité entre le panneau haut le profil linteau est assurée soit par un joint monté sur le panneau haut ou sur le profile linteau. Le panneau inférieur est équipé d'un joint en matériau EPDM modifié spécialement pour adhérer complètemenmt au sol.

TYPES DE GUIDAGE

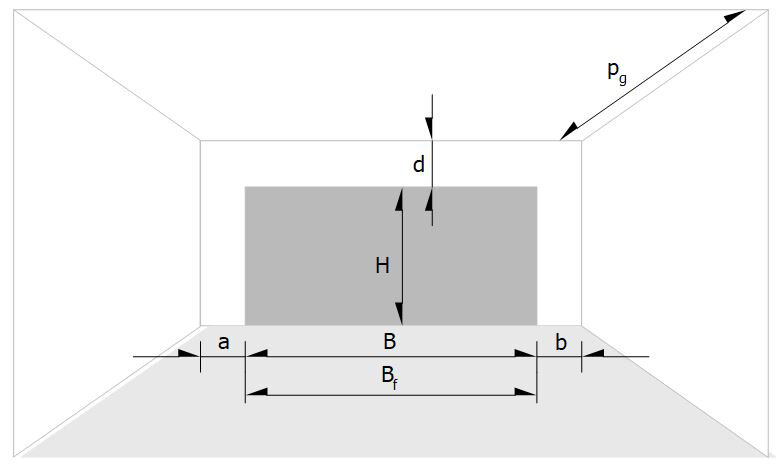

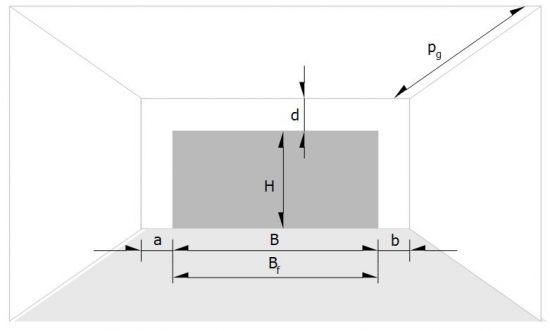

PARAMÈTRES DE GARAGE OUVERTS

B - largeur d'ouverture, taille de commande
Bf - largeur du feu d'entrée après le montage de la porte
H - hauteur d'ouverture, taille de commande
H f - hauteur du feu d'entrée après l'installation du portail
H p - hauteur des glissières à partir du plancher du garage
a - largeur du côté gauche de l'émetteur
b - largeur de la corniche droite côté
d - hauteur du linteau
P - longueur des guides horizontaux
p g - profondeur du garage
P n - longueur de l'entraînement par rapport au rail

TYPES DE GUIDES DE GARAGE

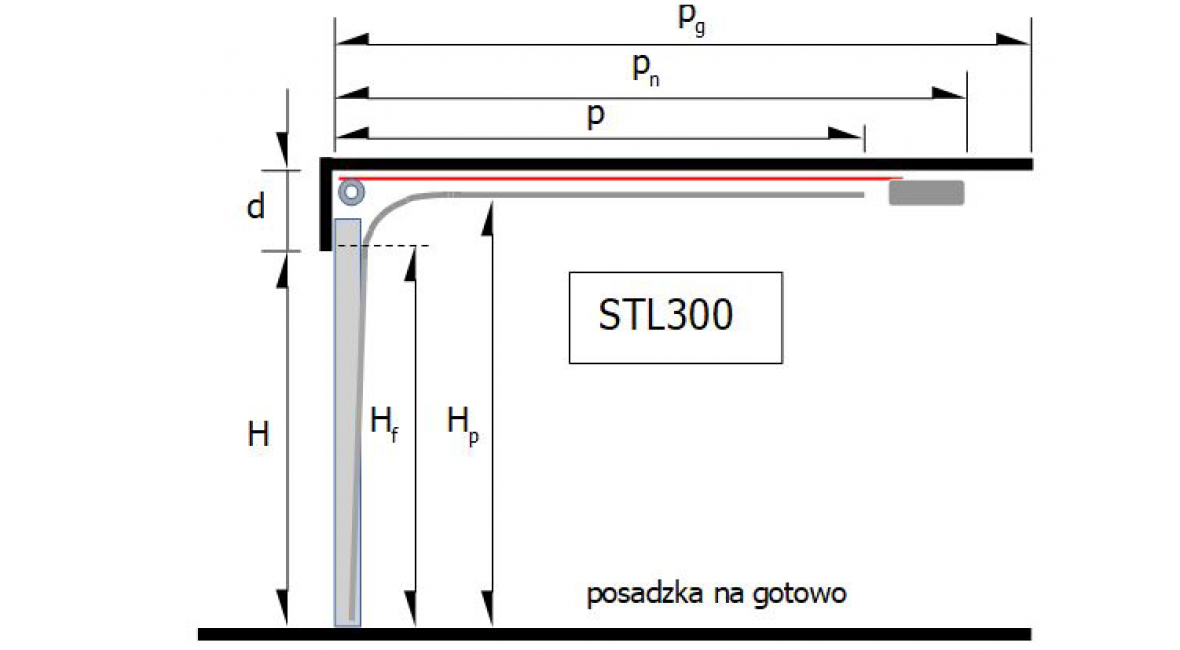

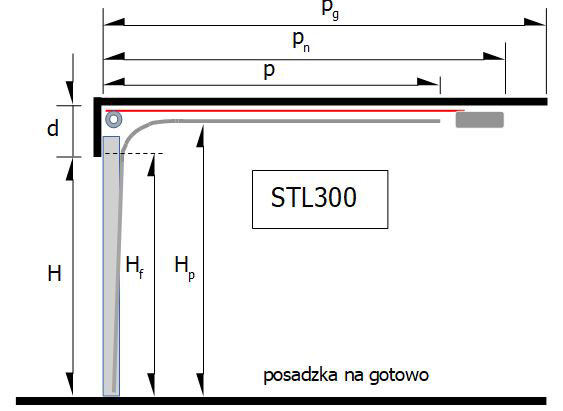

Système STL 300 - ressorts de torsion à l'avant

Paramètres de construction requis [mm]:

B de 2250 à 5000
B f B - 40 (joints latéraux à la lumière)
H de 1800 à 3000
H f H - 20 (joint supérieur à la lumière)
H p H + 150
et min. 100
b min. 100
min. 320 ouvertures manuel, avec serrure LUX
min. 370 ouvert entraînement,
ouverture manuelle avec serrure OPTIMUM ou STANDARD
P H + 450
p g > p pour ouvert manuel ou> pn pour ouvert électrique.
P n longueur du trajet avec rail (voir la liste de prix des entraînements)

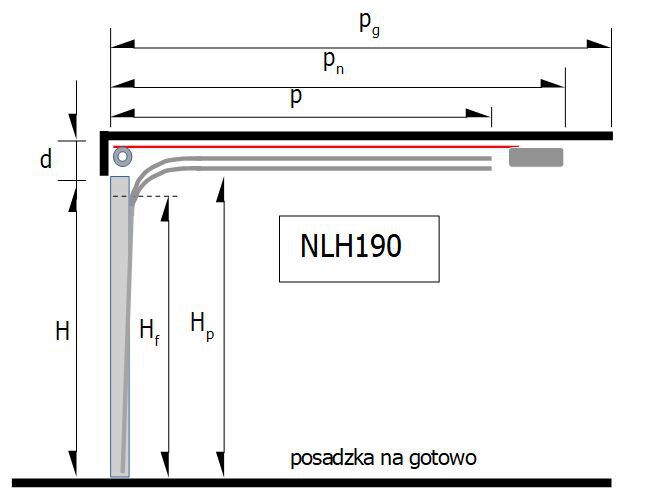

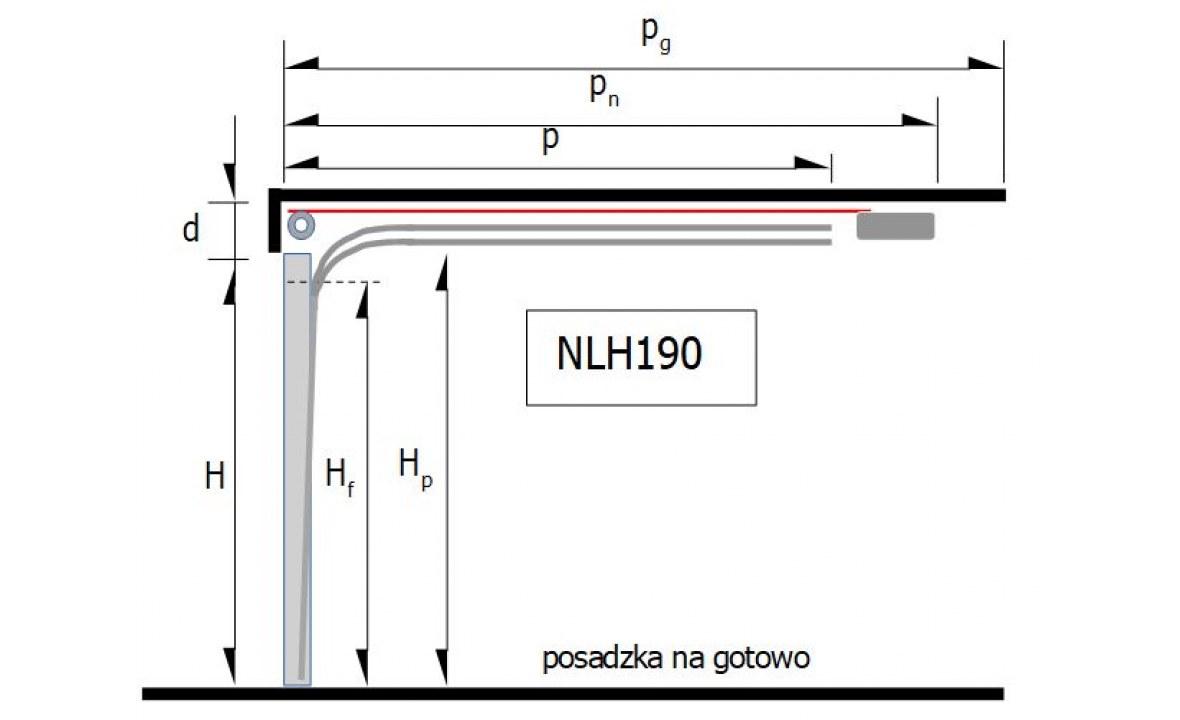

Système NLH 190 - ressorts de torsion à l'avant

Paramètres de construction requis [mm]:

B de 2250 à 5000
B f B - 40 (joints latéraux à la lumière)
H de 1800 à 3000
H f H - 100 (ouverture manuelle)
H f H - 20 (ouvert avec entraînement, joint supérieur à la lumière)
H p H - 40
et min. 95
b min. 95
min. 190 ouvert manuel, min. 190 ouvert drive
P H + 640
p g > p pour ouvert manuel ou> p n pour ouvert électrique.
P n
longueur du trajet avec rail (voir la liste de prix des entraînements)

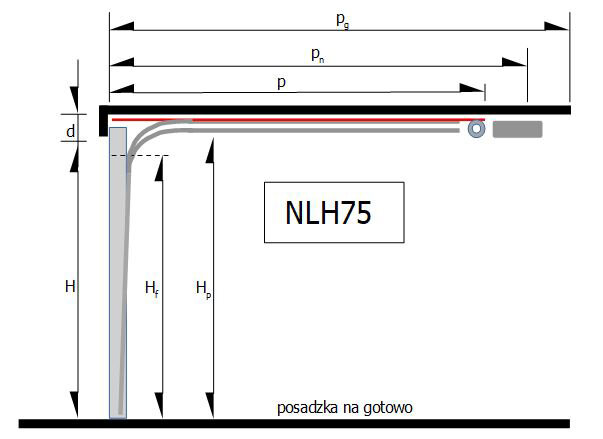

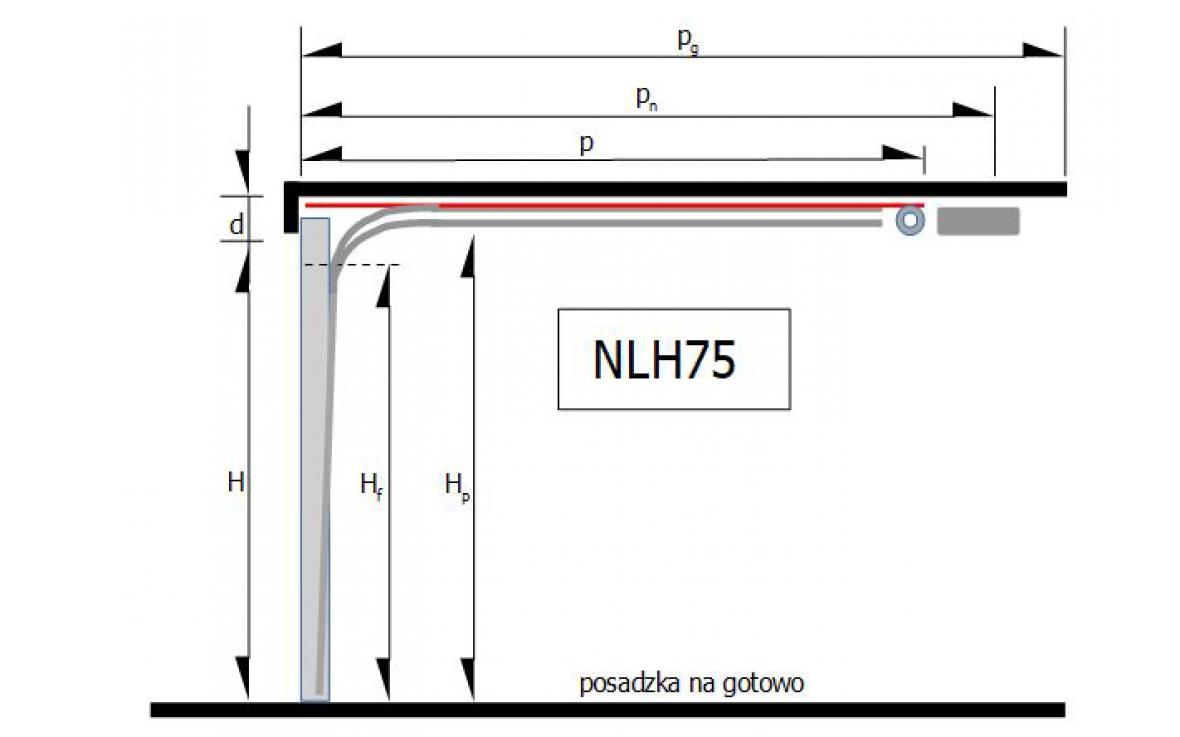

Système NLH 75 - ressorts de torsion à l'arrière

Paramètres de construction requis [mm]:

B de 2250 à 5000
B f B - 40 (Seitendichtungen im Licht)
H de 1800 à 3000
H f H - 75 (manuelles Öffnen)
H f H - 20 (disponible avec précision, cliquez ici pour voir)
H p H - 40
und Min 95
b Min 95
Min 75 Manuels , avec LUX-Sperre
Minute 115 Heures d' attente, dates de fin de
séjour avec OPTIMUM- ou STANDARD-Schloss
P H + 770
p g > P offen für manuell oder> p n für offen elektrisch.
P n Antriebslänge mit Schiene (siehe entsprechende Antriebspreisliste)

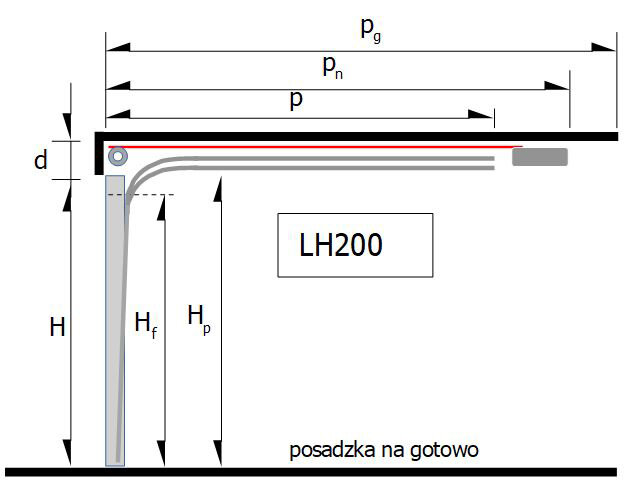

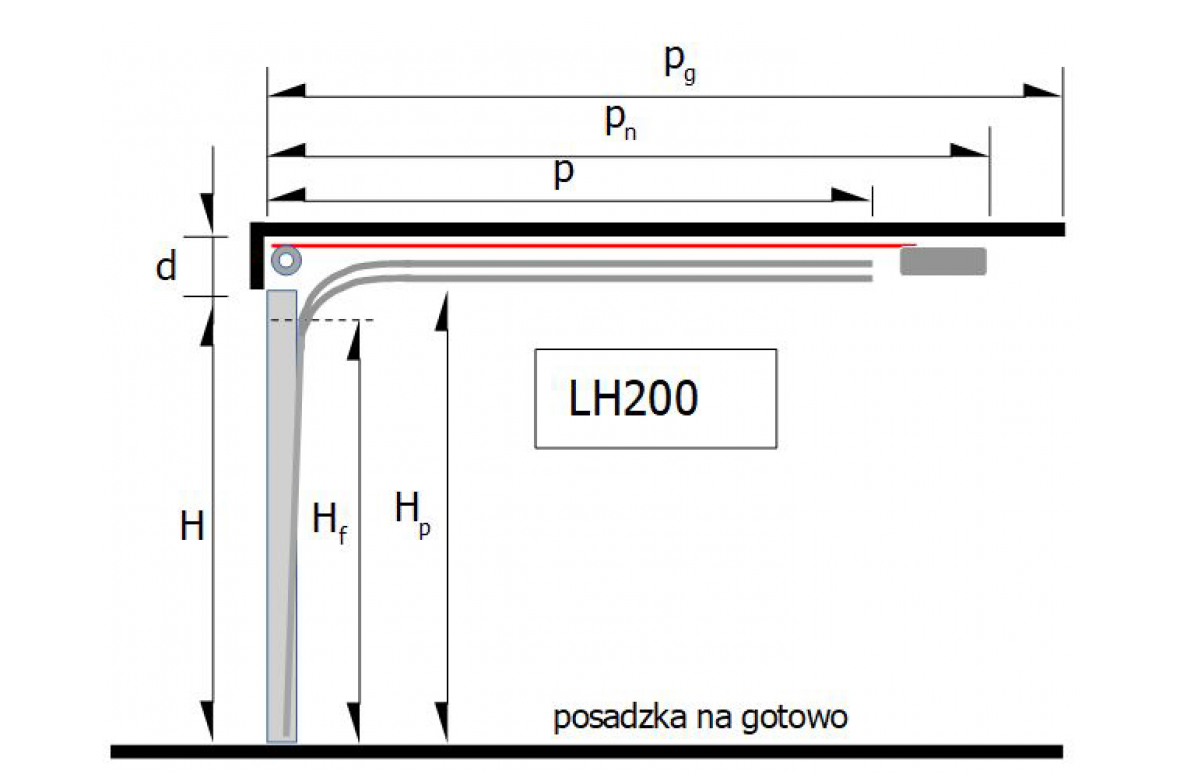

Système LH 200 - Ressorts de torsion à l'avant

Paramètres de construction requis [mm]:

B de 2250 à 5000
B f B - 40 (Seitendichtungen im Licht)
H de 1800 à 3000
H f H - 175 (manuelles Öffnen)
H f H - 20 (disponible avec précision, cliquez ici pour voir)
H p H - 40
und Minute 100
b Min 100
Min 200 Manuels , avec LUX-Sperre
Min 250 Heures d' ouverture, temps de
livraison avec OPTIMUM- ou STANDARD-Schloss
P H + 480
p g > P offen für manuell oder> p n für offen elektrisch.
P n Antriebslänge mit Schiene (siehe entsprechende Antriebspreisliste)



Les avantages des nouveaux systèmes de guidage:

  • Construction solide et durable conforme aux normes européennes
  • Montage facile en utilisant  'un outil universel '
  • Assemblage plus rapide (moins 60 min ) grâce à une construction de porte préfabriquée appropriée permettant un assemblage très simple et facile (voir les instructions de montage)
  • Logistique conviviale

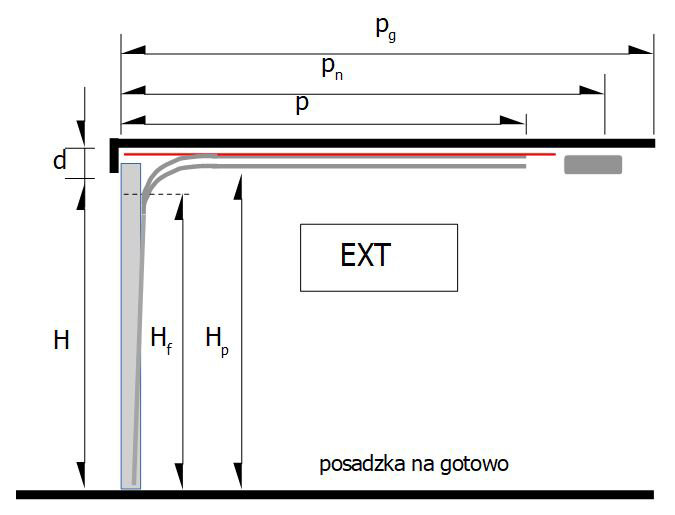

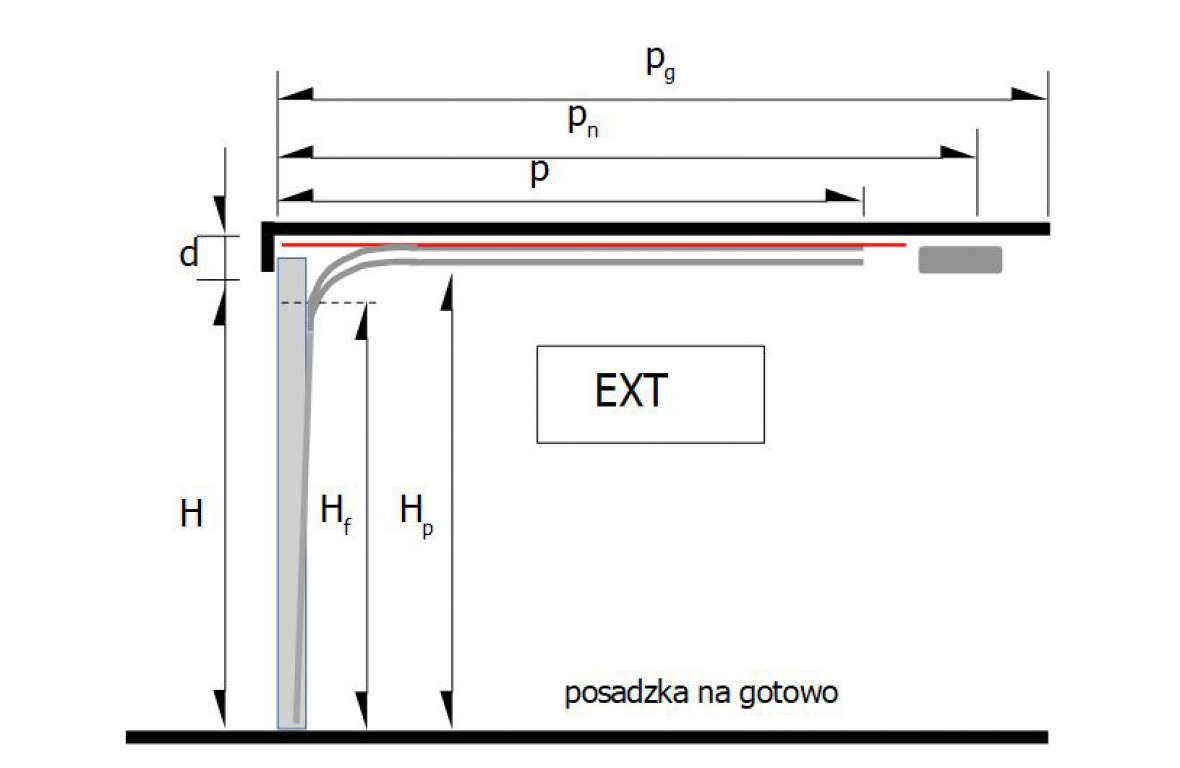

Système EXT - ressorts d'extension



Paramètres de construction requis [mm]:

B de 2200 à 3000
B f B - 40 (Seitendichtungen im Licht)
H de 2000 à 2250
H f H - 250 (manuelles Öffnen)
H f H - 20 (disponible avec précision, cliquez ici pour voir)
H p H - 40
und Min 95
b Min 95
Min 100 min Handbuch, min. 115 Öffnungen Antrieb
P H + 575
p g > P offen für manuell oder> p n für offen elektrisch.
P n Antriebslänge mit Schiene (siehe entsprechende Antriebspreisliste)

Système EXT Renovation - ressorts d'extension

Paramètres de construction requis [mm]:

B de 2375 à 3000
B f B - 40 (Seitendichtungen im Licht)
H r 2000 et 2080
H f Hr - 250 (manuelles Öffnen)
H f Hr - 20 (en vente au plus tôt, à la nuit tombée)
H p HR-35
und Min 100
b Min 100
Min 100 minHandbuch, min. 115 Öffnungen Antrieb
P Hr + 575
p g > P offen für manuell oder> p n für offen elektrisch.
P n Antriebslänge mit Schiene (siehe entsprechende Antriebspreisliste)



Installation de la porte dans la baie (a, b = 0):

Installation de la porte derrière la baie  (0> a, b Ø 70)

COMPOSANTS DE SÉCURITÉ

De tels dispositifs et solutions comprennent, entre autres:
1. Des panneaux spécialement profilés (de l'intérieur et de l'extérieur) empêchant les doigts de se coincer à l'endroit où ils sont joints et dans les endroits où les charnières sont installées.
2. Guides spécialement profilés empêchant les galets de tomber.
3. La protection de rupture de câble protège contre la chute incontrôlée du tablier de la porte en cas de rupture des câbles en acier.
4. La protection des ressorts en cas de rupture de l'un des ressorts de torsion assure une sécurité maximale.
5. Les guides verticaux sont protgés par un capot pour éviteret sécuriser  tout contact avec les éléments mobiles dans le guide vertical.
6. Le verrou de la porte empêche l'ouverture de l'extérieur
7. Serrure anti-effraction mécanique brevetée de la porte automatique
8. Possibilité de connecter le système d'alarme à la porte automatique
9. Protection contre les surcharges en cas de contact avec un obstacle, le tablier de la porte s' arrête puis remonte.
10. Les photocellules assurent que le portail est arrêté et remis en position ouverte si un obstacle apparaît à la lumière du passage.

OPTIONS D'ÉQUIPEMENT DE PORTE

Vitrage

okno okrągłe bulaj S1

Type de fenétre S1

Rond, inoxydable, 240 mm de diamčtre avec verre de sécurité.

okno kwadratowe S3

Type de fenétre S3

Carré, inoxydable, avec une dimension de 230x230 mm.

Okno prostokątne P1

Type de fenétre P1

Noir, plastique avec une dimension de 610x203 mm.

Okno prostokątne P2

Type de fenétre P2

Rectangulaire, noir, plastique avec une dimension de 640x336 mm.

Okno prostokątne P3

Type de fenétre P3

Rectangulaire, dimension extérieure 490x324 mm. Remplissage: double verre acrylique Cadre: plastique Couleurs: blanc RAL 9016, noir RAL 9005, brun RAL 8014, structure en similibois

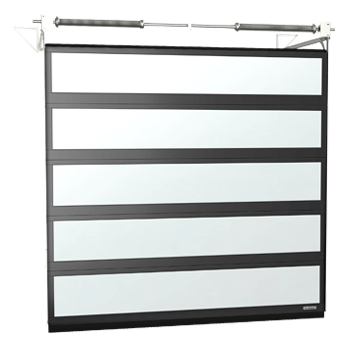

segment Aludoor

Vitrage Aludoor

Vitrage complet du tablier de porte. Le tablier de porte est fait de profilés en aluminium

Serrures

Zamek Lux

Serrure de type LUX

Serrure en noir avec un insert breveté

Zamek Optimum

Serrure de type OPTIMUM

Serrure en noir avec un insert breveté

Zamek Standard

Serrure de type STANDARD

Serrure de couleur noire dans un agencement horizontal équipé d'un insert breveté

Autre


Loquets

Loquet latéral verrouillage mécanique pour un guidage vertical


Grilles de ventilation

Noir, 344x138mm.


Portillon

Le portillon dans la porte permet la communication sans avoir à ouvrir la porte entière


Inserts décoratifs

Différents modèles de fenêtres avec des inserts
